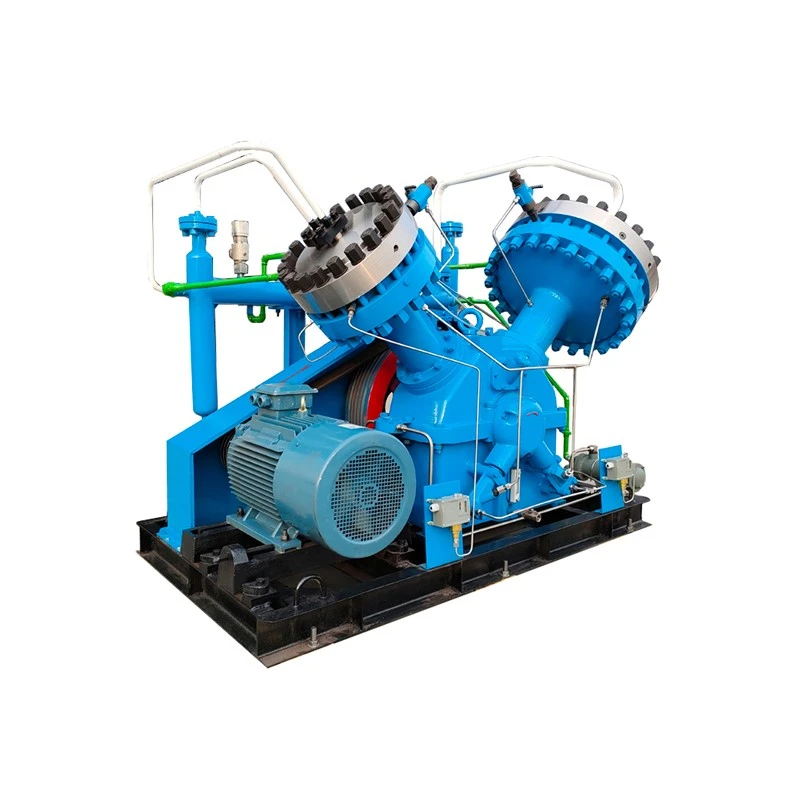

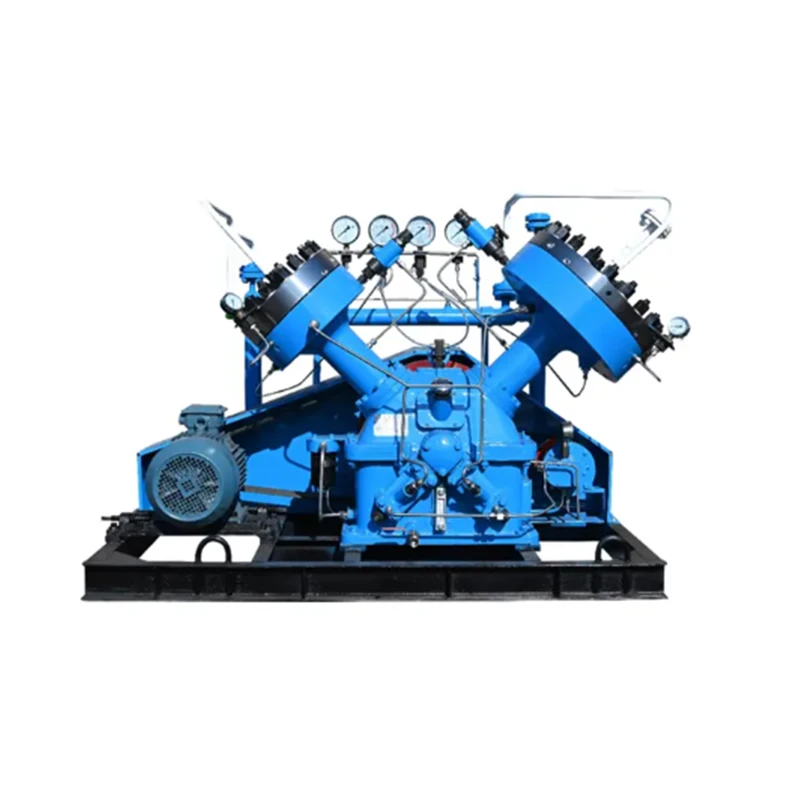

Membranski kompresor tipa V
Industrijski membranski kompresori V-tipa imaju kompaktan, prilagodljiv dizajn i naširoko se upotrebljavaju u-prijenosu plina pod visokim tlakom i sustavima za punjenje boca.
|
Strukturni oblik |
V vrsta |
|
Hod klipa |
70mm-130mm |
|
Maksimalna sila klipa |
10KN-30KN |
|
Maksimalni ispušni tlak |
50 MPa |
|
Raspon protoka |
2-200 Nm³/h |
|
Snaga motora |
2,2KW-30KW |
|
Brzina radilice |
420 okretaja u minuti |
|
Način hlađenja |
Vodeno hlađenje/zračno hlađenje (opcionalno) |
Značajke proizvoda
Pregled proizvoda
Membranski kompresor tipa V-je visoko-jedinica-kompresije s pozitivnim pomakom dizajnirana posebno za postaje za punjenje vodikom i primjene plina visoke-čistoće. S jedinstvenim vodoravnim rasporedom dvostrukih-jedinica-sa simetričnim rasporedom lijevih i desnih cilindara-u obliku slova V-kompresor daje kompaktan otisak i visoku radnu učinkovitost dok osigurava iznimne performanse brtvljenja.
Kao vodeći proizvod izvornog proizvođača, on integrira kompresiju-bez kontaminacije, izlaz visokog-tlaka i mogućnosti inteligentne kontrole, što ga čini široko primjenjivim u najsuvremenijim sektorima kao što su punjenje vodikom, petrokemija, zrakoplovstvo, farmaceutski proizvodi te znanstveno istraživanje i testiranje.
Ključne prednosti
Visoka učinkovitost kompresije
Optimizirani profili šupljine dijafragme povećavaju volumetrijsku učinkovitost. Napredna obrada površine dijafragme dodatno povećava ukupnu radnu učinkovitost, postižući visok-omjer energetske učinkovitosti i znatno veće brzine punjenja plinom.
Jamstvo plina visoke-čistoće
Plin ostaje potpuno izoliran od vanjskog okruženja i hidrauličkog sustava tijekom cijelog procesa kompresije, osiguravajući izvrsne performanse brtvljenja. Čistoća plina nakon-kompresije odgovara kvaliteti ulaza, ispunjavajući zahtjeve aplikacija koje zahtijevaju ultra{2}}visoku čistoću plina.
Nisko održavanje, dug radni vijek
Koristi sustav podmazivanja pod pritiskom; svi kritični pokretni dijelovi dobivaju dovoljno-podmazivanje hidrauličkim uljem visoke kvalitete. To smanjuje trošenje, značajno smanjuje učestalost održavanja i produljuje životni vijek opreme.
Pouzdan sustav pumpe za ulje
Sadrži integrirani, potpuno funkcionalni sustav opskrbe uljem i regulacije tlaka. Omogućuje stalnu opskrbu čistim, stabilnim-uljem pod tlakom za podmazivanje i rad cilindara, istovremeno osiguravajući krug bez curenja-i pouzdanu isporuku ulja.
Višestruki sigurnosni alarmi
Prilagodljive konfiguracije uključuju alarme kvara dijafragme i alarme niskog tlaka ulja za podmazivanje. Trenutačna upozorenja se aktiviraju nakon curenja plina ili abnormalnog tlaka ulja, čime se znatno povećava radna sigurnost i pouzdanost.
Profinjen izgled i vrhunski materijali
Vijci glave cilindra, matice i priključci podvrgnuti su specijalnoj površinskoj obradi. Uljni vodovi i hladnjaci koriste cijevi od nehrđajućeg čelika, što rezultira elegantnim, estetskim izgledom i vrhunskom otpornošću na koroziju.
Izvrsne performanse hlađenja
Vodeni omotači ugrađeni su u srednji dio, blok cilindra i glavu cilindra kako bi temeljito hladili ulje kompresora. Ovo učinkovito kontrolira radne temperature, poboljšavajući mehaničke performanse i dugoročnu-radnu stabilnost.
Kompaktna struktura i jednostavna instalacija
Cijela je jedinica postavljena na postolje, što olakšava transport, ugradnju i održavanje. Radi glatko uz minimalne vibracije i nisku razinu buke. Značajke uključuju-korisnički prilagođeno sučelje instrumenta, inspekcijski prozor za srednji dio i čist, organiziran raspored cjevovoda za naftu, vodu i plin.
Strukturne značajke
Membranski kompresor tipa V- koristi vodoravnu konfiguraciju dvostrukog-cilindra, s lijevim i desnim cilindrom raspoređenim simetrično u obliku slova V-. Ovaj dizajn nudi sljedeće prednosti:
Kompaktna struktura
Izgled u obliku slova V učinkovito smanjuje aksijalne dimenzije jedinice i tlocrt, olakšavajući modularnu implementaciju unutar stanica za punjenje vodikom;
Izvrsna dinamička ravnoteža
Horizontalni raspored dvo-cilindara osigurava učinkovito balansiranje recipročnih inercijskih sila, što rezultira glatkim radom i niskim razinama vibracija i buke;
Lakoća održavanja
Cilindri s obje strane mogu se rastaviti neovisno, pružajući dovoljno prostora za servisiranje i omogućujući brzu zamjenu potrošnih dijelova, čime se smanjuje vrijeme zastoja;
Vrhunska disipacija topline
Struktura u obliku slova V- optimizira protok zraka za hlađenje; u kombinaciji s visoko-učinkovitim međuhladnjacima, osigurava da se temperature mogu kontrolirati u svakoj fazi više-postupka kompresije.
Područja primjene
- Stanice za punjenje vodikom:Kompresija, skladištenje i raspršivanje vodika visoke-čistoće za gorive ćelije
- Industrijski plinovi:Kompresija i punjenje plinova visoke-čistoće i rijetkih plinova (helij, argon, neon, itd.)
- Petrokemija:Siguran transport zapaljivih, eksplozivnih, otrovnih i opasnih plinova
- Hrana i lijekovi:Rukovanje plinovima koji zahtijevaju visoku razinu čistoće
- Zrakoplovna, nuklearna energija i vojna oprema:Precizna kompresija specijaliziranih plinskih medija
- Znanstveno istraživanje i testiranje:Opskrba plinom za visoko{0}}tlačne eksperimentalne platforme
Zašto odabrati membranski kompresor tipa V-?
- Prava kompresija-bez ulja,-kontaminacije osigurava visoku kvalitetu plina.
- Kombinira visoku učinkovitost brtvljenja s visokim omjerom kompresije; pogodan za širok raspon medija.
- Sadrži podmazivanje pod pritiskom i optimizirani dizajn hlađenja, što rezultira malim održavanjem i stabilnim radom.
- Kompaktna konstrukcija montirana-na klizače omogućuje jednostavnu instalaciju i puštanje u rad, kao i snažnu prilagodljivost-na gradilištu.
- Mogućnost konfiguracije s više alarmnih funkcija za sigurnost i pouzdanost.
FAQ
P1: Koji je princip rada membranskog kompresora?
Membranski kompresor specijalizirana je vrsta kompresora s pozitivnim{0}}pomakom. Njegov temeljni princip rada sličan je principu klipnog kompresora, ali koristi metalnu dijafragmu za potpunu izolaciju uljnog sustava od plinskog sustava.
Strukturne komponente:Prvenstveno se sastoji od pogonskog mehanizma, uljnog cilindra, klipa, sklopa metalne dijafragme (obično formirane slaganjem triju tankih metalnih ploča), glave cilindra te usisnih i ispusnih ventila.
Operacija moždanog udara:
- Usisni takt:Električni motor pokreće-mehanizam klipnjače, uzrokujući recipročno kretanje klipa unutar uljnog cilindra. Kako se klip povlači, volumen hidrauličkog ulja se povećava, a njegov tlak pada; to uzrokuje savijanje metalne dijafragme prema dolje, povećavajući volumen unutar plinskog cilindra, otvarajući usisni ventil i uvlačeći plin u cilindar.
- Kompresija i takt pražnjenja:Kako klip napreduje, hidrauličko ulje se komprimira, gurajući metalnu dijafragmu prema gore prema oblikovanoj površini glave cilindra i komprimirajući plin unutar cilindra. Kada tlak plina dosegne i premaši postavljeni tlak pražnjenja, ispusni ventil se prisilno otvara i komprimirani plin se ispušta.
P2: Koje su prednosti i nedostaci kompresora s membranom?
Prednosti
- Apsolutni rad-bez curenja i kontaminacije-:Metalne dijafragme potpuno izoliraju plin od ulja za podmazivanje; komprimirani medij nikada ne dolazi u dodir s uljem niti istječe prema van. To ih čini idealnima za rukovanje plinovima visoke -čistoće, rijetkim, otrovnim, zapaljivim, eksplozivnim ili visoko korozivnim plinovima.
- Visoki omjer kompresije i tlak pražnjenja:Hidraulički pogon omogućuje više{0}}stupanjsku kompresiju, postižući vrlo visoke tlakove pražnjenja (često dosežu nekoliko stotina megapaskala).
- Visoka volumetrijska učinkovitost:Dijafragma se savršeno prilagođava zakrivljenoj površini glave cilindra na kraju hoda, što rezultira zanemarivim volumenom zazora i time visokom volumetrijskom učinkovitošću.
- Izvrsna izvedba brtvljenja:Statičke brtve zamjenjuju dinamičke brtve (kao što su kutije za brtvljenje ili mehaničke brtve) koje se nalaze u konvencionalnim kompresorima, u osnovi eliminirajući curenje uzrokovano dinamičkim trošenjem brtvi.
Nedostaci
- Nizak protok:Zbog ograničenja koja se tiču čvrstoće dijafragme, izdržljivosti i konstrukcijskih dimenzija, kapacitet pražnjenja jedne jedinice obično je nizak, što je čini neprikladnom za kontinuirani industrijski transport koji zahtijeva izuzetno velike brzine protoka.
- Ograničeni životni vijek dijafragme:Metalne dijafragme rade pod visoko-izmjeničnim stresom; kao potrošni materijal zahtijevaju redovitu provjeru i zamjenu.
- Visoki zahtjevi za održavanjem:Sustav ima preciznu strukturu sa strogim zahtjevima za čistoćom hidrauličkog ulja i kontrolom tlaka, što zahtijeva profesionalno osoblje za održavanje.
- Visoki troškovi proizvodnje:Oprema uključuje brojne precizno{0}}obrađene dijelove i zahtijeva specijalizirane materijale za dijafragme, što rezultira velikim početnim ulaganjem.
P3: Koja je razlika između kompresora s membranom i klipnog kompresora?
Kompresor s membranom zapravo je specijalizirana podvrsta klipnog kompresora; zamjenjuje klip dijafragmom. Stoga, srž ovog pitanja leži u razlikovanju od standardnog klipnog kompresora:
- Metoda kompresije:Membranski kompresori koriste neizravnu kompresiju, gdje hidrauličko ulje pokreće dijafragmu; klipni kompresori koriste izravnu kompresiju, s klipom koji se kreće naprijed-natrag izravno unutar cilindra.
- Osnovne komponente:Glavna komponenta kompresora s membranom je sama membrana; za klipne kompresore to su klip i klipni prstenovi.
- Čistoća plina:Membranski kompresori postižu rad-bez ulja i visoku čistoću, budući da plin ne dolazi u dodir s pokretnim dijelovima. Cilindri klipnih kompresora zahtijevaju ulje za podmazivanje, što plin čini osjetljivim na kontaminaciju; iako postoje klipni-modeli bez ulja, njihove performanse brtvljenja i razine čistoće još uvijek su ispod kompresora s membranom.
- Prijave:Membranski kompresori koriste se za rukovanje plinovima visoke-čistoće, otrovnim, skupim ili zapaljivim/eksplozivnim plinovima. Klipni kompresori su svestraniji i prikladniji za primjene s nižim zahtjevima čistoće-kao što su zrak ili dušik-sa zrelom tehnologijom i nižim troškovima.
- Održavanje i vijek trajanja:Održavanje kompresora s membranom usmjereno je na periodičnu zamjenu membrane i uključuje složene postupke; održavanje klipnih kompresora usmjereno je na komponente poput klipnih prstenova i ventila, uz podršku zrelije tehnologije.
